Le projet cinéma

Le principe

Voici un projet de sonorisation conçu pour une petite salle de cinéma associative de 80 places, malheureusement le budget n’a pas suffi pour monter ce cinéma, et les enceintes n’ont donc jamais été construites, j’ai trouvé dommage de ne pas publier tout de même les plans, peut être pourront ils servir à quelqu'un.

La conception suit rigoureusement les mêmes principes que je décris en détail dans le chapitre consacré à mes enceintes, ce qui change c'est la taille de la salle qui nécessite pour les HP un rendement beaucoup plus élevé, des amplis plus puissants et un nombre plus important d'enceintes suround afin de mieux répartir les effets acoustiques dans toute la salle.

Les 12 enceintes suround donnent une répartition optimale des 3 voies arrières. Le troisième caisson de grave au centre permet de réduire un peu l'influence néfaste des résonances du local aux fréquences basses

Le plus gros défaut de ce système est la fréquence de liaison un peu haute entre les enceintes avant et les enceintes sub. qui nous oblige d'installer les caissons de grave à la même distance des spectateurs que les enceintes avant. En fait on pourrait presque considérer chaque couple enceinte-av + sub comme une seule enceinte à 3 voies.

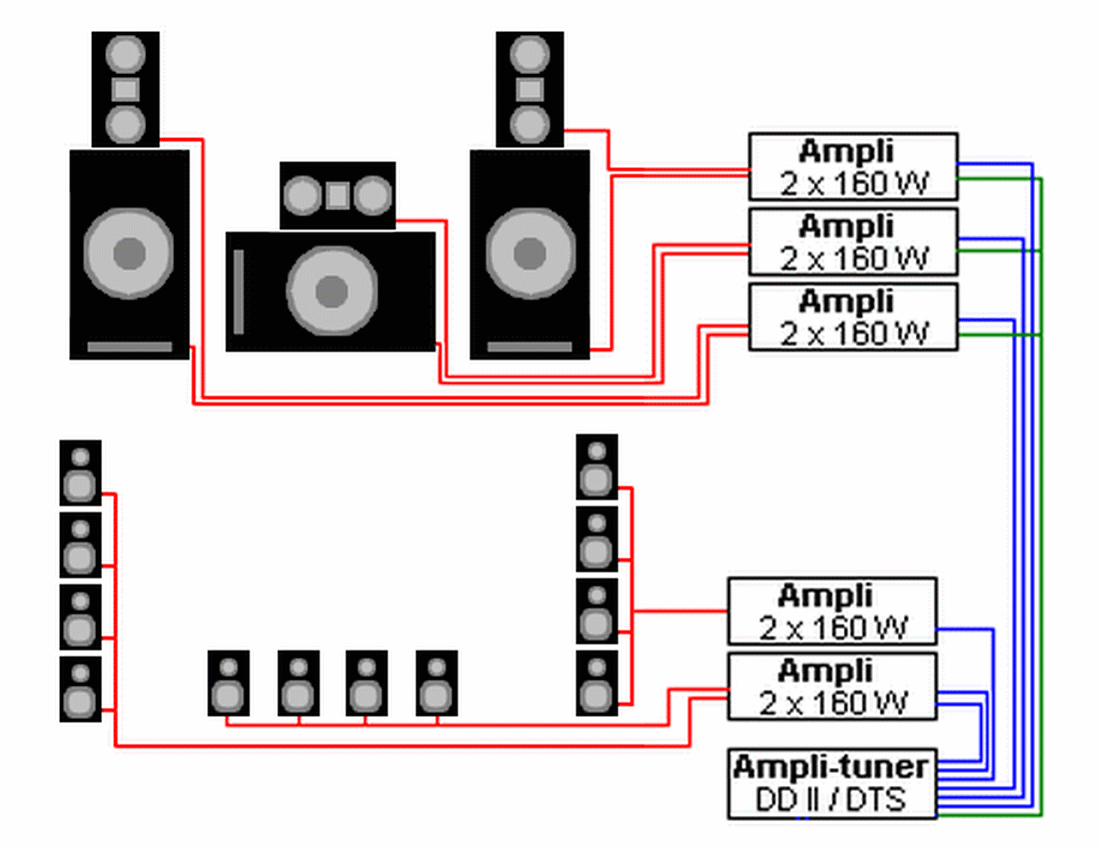

Amplification

Cette version permet de réaliser une amplification de 3 x 160 W à l'avant plus 480 W pour le canal d'extrême grave (3 x 160 W en mono). et 3 x 160 w à l'arrière. Les amplis sont placés toujours au plus près des enceintes.

La puissance de l'ampli tuner est sans importance seule les qualités du décodeur et le nombre de ses options nous intéresse.

Les enceintes

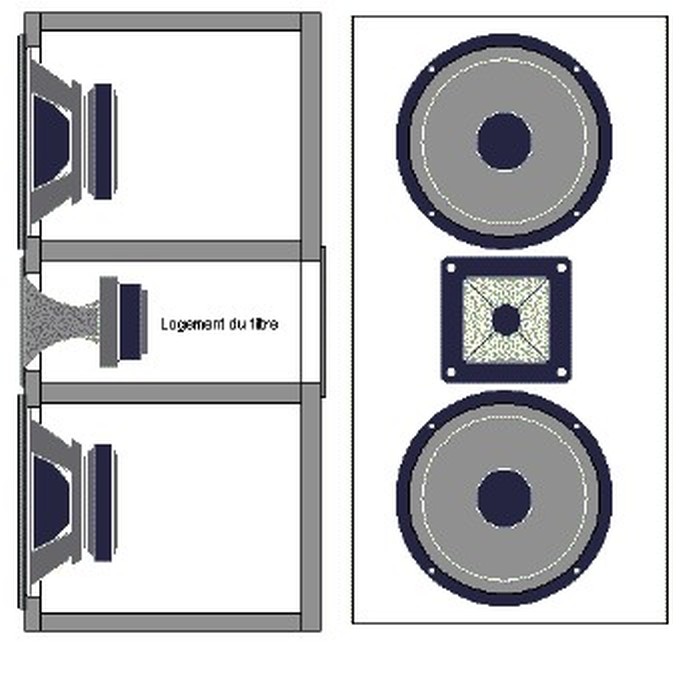

Enceintes principales

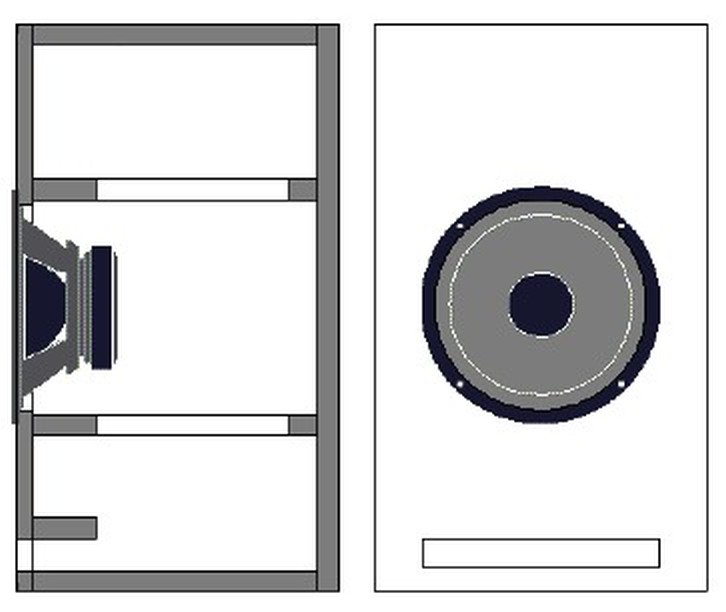

Les caissons de grave

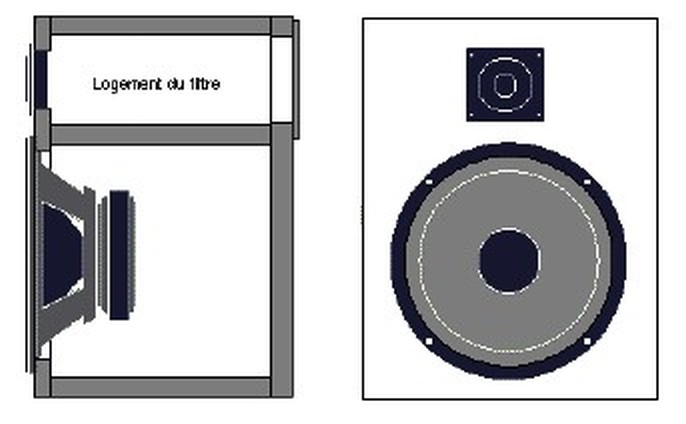

Les enceintes suround

1 HP grave :  Monacor SP 6/100PA 1 HP aigu:  Monacor DT 28 N
Impédance (Z) 8 Ohm  Bande passante 145-16000 Hz  Fréqu. coupure (12dB/Oct.) 3000 Hz  Puissance maximale 150 WMax Puissance nominale (P) 100 WRMS  Pression son. (1W/1m) 94 dB  Angle dispersion (hor.) 90° Hauteur 30 Cm Largeur 25 Cm Profondeur 20 Cm Poids 7 à 10 Kg

Sélection des HP

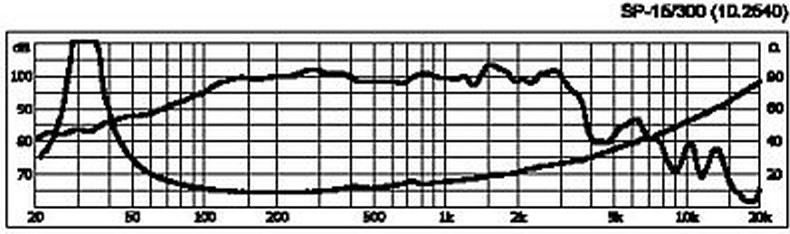

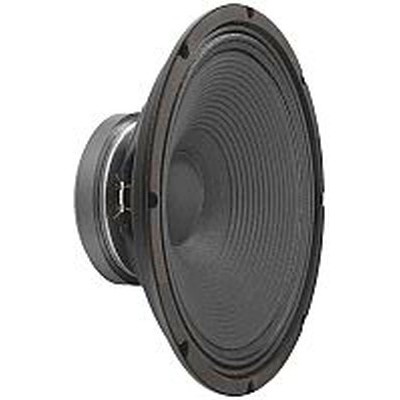

MONACOR SP 15/300PA

MONACOR SP 15/300  PA fiche technique Impédance nominale 8 Ohms Résonance Fo 38 Hz Masse en mouvement 88 g F max. à 12 BD / Oct 4500 Hz Puissance Efficace / Max. 300 W / 600 W Rendement acoustique 101 DB / 1W / 1m Qts 0.27 Vas 232 L Impédance de la bobine 6.8 Ohms / 1,3 mH Diamètre / longueur de la bobine 78 mm / 6 mm Excursion linéaire / Max 3 mm / 6 mm Surface efficace 855 Cm2 SP 15/300  PA en ENCEINTE BR type Butterworth  Surtension 5,0 de 4,0 à 9,0 typiques = 5,7 Remplissage 0% % de laine de verre (de 30% à 80 % Fréquence de coupure Hz à -3 DB Fréquence de résonance Hz Volume Litres / Dm3 Évent rectangulaire Hauteur Cm Largeur Cm Longueur Cm Surface Cm2

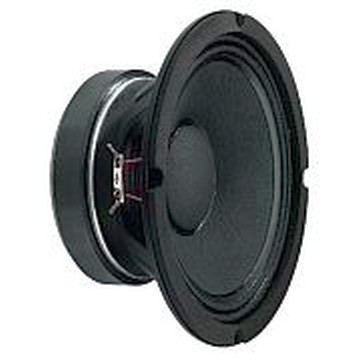

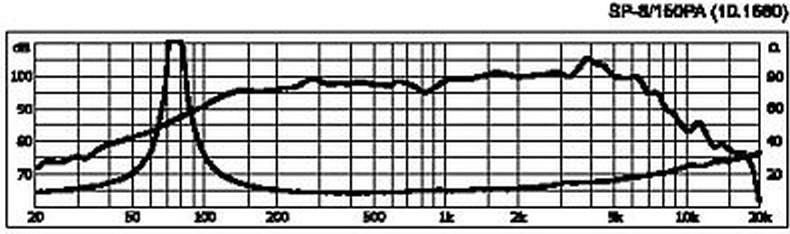

  MONACOR SP 8/150PA

MONACOR SP 8/150 fiche technique Impédance nominale 8 Ohms Résonance Fo 88 Hz Masse en mouvement 20 g F max. à 12 BD / Oct 8000 Hz Puissance Efficace / Max. 150 W / 300 W Rendement acoustique 96 DB / 1W / 1m Qts 0.43 Vas 12 L Impédance de la bobine 6.9 Ohms / 0.6 mH Diamètre / longueur de la bobine 50 mm / 5 mm Excursion linéaire / Max 2,5 mm / 5 mm Surface efficace 219 Cm2 SP 8/150  PA en enceinte close Surtension 0,71 de 0,5 à 1 > typique = 0,71 Remplissage 75% % de laine de verre (de 50% à 100 %) Fréquence de coupure Hz à -3.0 DB Volume Litres / Dm3 (50 L minimum)

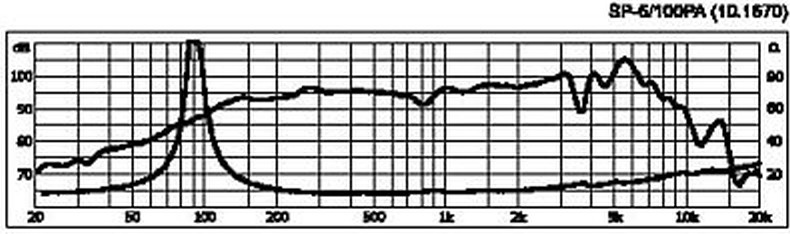

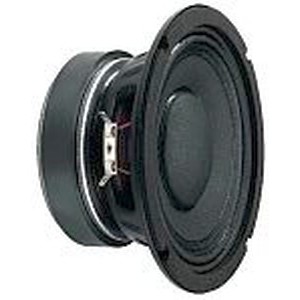

  MONACOR SP 6/100  PA

MONACOR SP 6/100 PA fiche technique Impédance nominale 8 Ohms Résonance Fo 90 Hz Masse en mouvement 11,2 g F max. à 12 BD / Oct 8000 Hz Puissance Efficace / Max. 100 W / 200 W Rendement acoustique 94 DB / 1W / 1m Qts 0.44 Vas 8 L Impédance de la bobine 6.7 Ohms / 0.5 mH Diamètre / longueur de la bobine 40 mm / 6 mm Excursion linéaire / Max 3 mm / 6 mm Surface efficace 139 Cm2 SP 6/100 PA en enceinte close Surtension 0,71 de 0,5 à 1 > typique = 0,71 Remplissage 75% % de laine de verre (de 50% à 100 %) Fréquence de coupure Hz à -3.0 DB Volume Litres / Dm3 (50 L minimum)

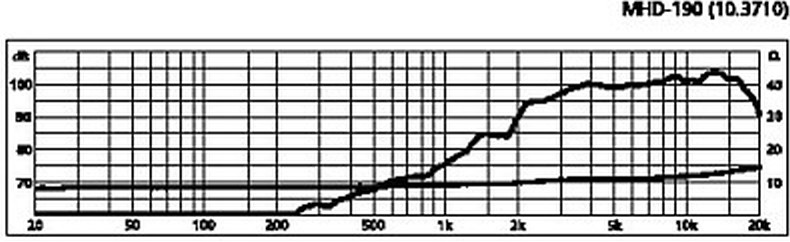

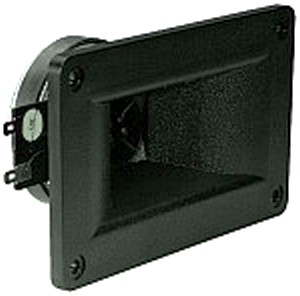

  MONACOR MHD-190

Haut-parleur d'aigu à pavillon professionnel, 50 WMAX, 8 Ohms

Bobine 25,4 mm (1"), pression sonore 100 dB, très bonne linéarité et fréquence limite inférieure basse, une solution optimale pour une utilisation en sonorisation professionnelle. Klang+Ton

MONACOR  MHD-190 fiche technique Impédance nominale 8 Ohms Résonance Fo 2200 Hz F max. à 12 BD / Oct 4000 Hz Puissance Efficace / Max. 25 W / 50 W Rendement acoustique 100 DB / 1W / 1m Impédance de la bobine 6.5 Ohms / 0.4 mH Diamètre de la bobine 25 mm

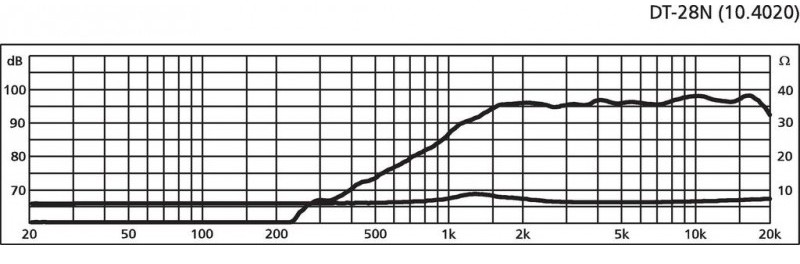

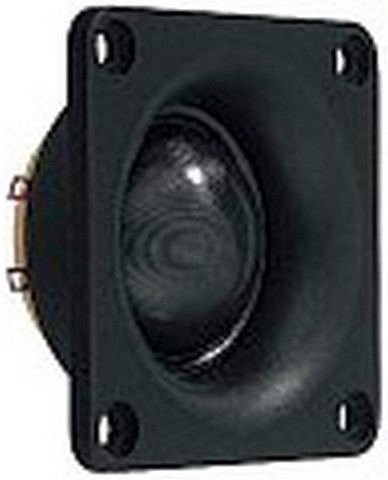

  MONACOR DT 28 N

Haut-parleur d'aigu Hi-Fi néodymium, 100 WMAX, 8  Ohms

Membrane en soie de 28 mm ; petite façade permettant un montage dans des enceintes aux dimensions réduites ou dans des systèmes d'Appolito : l'image sonore est une synthèse parfaite de dynamique et précision. (Klang+Ton)

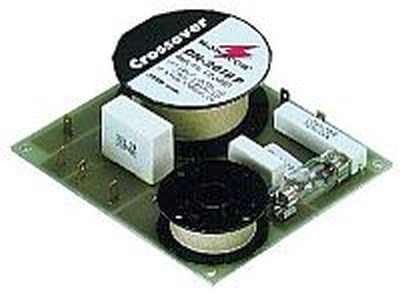

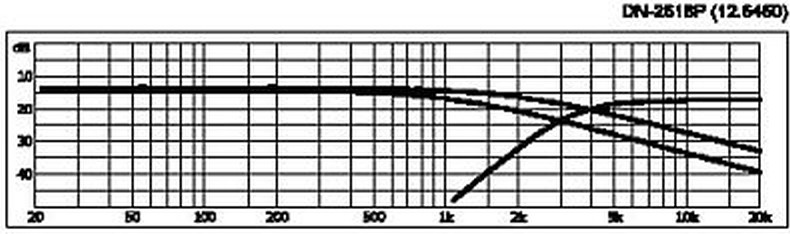

Filtre passif

Filtre 2 voies, 8 Ohms, F Coupure 3000 Hz, Puissance 350 W, Coupure grave 6 DB, Coupure tweeter 18 DB, Protection HP aigu (P), condensateurs à film,

Les choix de ce filtre passif en kit permet de simplifier le travail, et sa pente de 18 DB par octave pour l'aigu ainsi que le circuit de protection permettrons un emploi des enceintes en sonorisation sans trop de risques.

L’amortissement
