Audio numérique






Le son numérique est devenu la norme, mais il est encore décrié par de nombreux puristes audiophile, et peut être pas toujours à tort.



sphere%2025%20px.gif Un peu d'histoire

Au début les choix techniques audacieux des pères du CD (Philips et Sony) étaient tout simplement imposés par les limites de la technologie de l'époque. Personne ne savait encore fabriquer un convertisseur 16 Bit de haute précision travaillant à 44,1 kHz. L'optique laser et son asservissement était un autre défi a relever et même la méthode de pressage des CD était encore quasi expérimentale (plus de 50% de déchet la première année !).


Le but était de dépasser le disque vinyle en qualité et en fiabilité, le tout sous un format agréable à manipuler. (la légende dit que la taille du trou central a été agrandie pour permettre à la femme du président du groupe Sony de le manipuler plus facilement avec ses petites mains en glissant un doigt dans l'ouverture !). La suite est connue de tous, la mise en commun des technique laser-disc de Philips du code de correction d'erreur du DAT Sony finiront par produire le fameux CD, avec 74 min de musique au format de 16 Bits et 44 100 échantillons par seconde le tout sur une galette de 12 Cm (la durée de 74 minutes a été imposée par Herbert Von Karajan pour pouvoir enregistrer la Symphonie N 9 de Beethoven sans coupure).


Krajan, Sinjou et MoritaLes pères du CD

sphere%2025%20px.gif Comment ça marche ?

Le principe est relativement simple, c’est une sorte de voltmètre numérique très rapide, le signal analogique est mesuré 44100 fois par seconde, la précision de la mesure est sur 16 bits ce qui correspond à 65536 niveaux. Pour finir les valeurs numériques sont enregistrées dans un format adapte au support magnétique (des bandes à l’époque) ou optique.




Lors de la reproduction, il suffit de produire à la même fréquence une succession de tensions continues. Il est évident que le signal reproduit est la copie du signal source à un détail prés les « marches d’escalier » que l’on essaie de lisser ensuite pour obtenir à nouveau un signal analogique. La différence entre le signal original et le signal en « marches d’escalier » est appelée bruit d’échantillonnage.


sphere%2025%20px.gif Les problèmes commencent

La bande passante d’un système échantillonné a 44,1 kHz est en théorique de 0.5 fois cette fréquence, mais dans la pratique deux échantillons ne permettent pas la reproduction d'un signal ayant à la fois la bonne phase, la fréquence exacte et la bonne amplitude (problème de battement entre la fréquence d’échantillonnage la fréquence mesurée). La conversion d'un sinus devient à peu près correcte a partir de trois échantillons par période, en partant du principe que le filtre de lissage est parfait et que le signal reste inchangé pendant plusieurs périodes ! En clair, de 0 à 10 kHz le signal est de bonne qualité, au-dessus la qualité baisse rapidement et après 14,7 kHz le signal devient une approximation du signal d’origine.

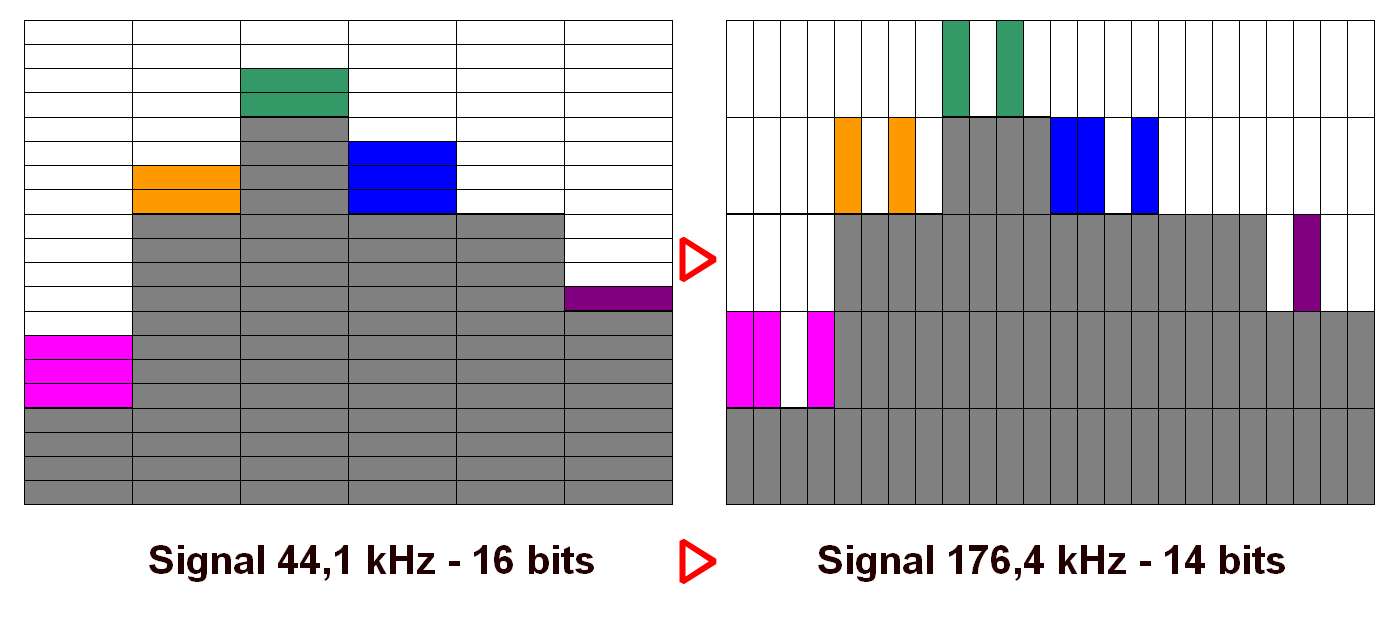

Heureusement un petit génie (de chez Philips) avait imaginé une théorie mathématique pour des filtres numériques environs deux ans avant la sortie du premier lecteur de CD. La technique de sur-échantillonnage en découle directement. Vous vous souvenez des convertisseurs 14 Bit 176.4 kHz de Philips, les maths démontrent qu'il s'agit en fait exactement de la même information présentée sous une autre forme, mais plus facile à décoder puisque Philips possédait déjà une puce de haute précision prévue pour les appareils de mesure.


Cette méthode de sur-échantillonnage permet aussi de simplifier le dramatique problème de filtrage, le graphique ci-dessous montre la répartition spectrale d'un son échantillonné et reconstitué normalement puis le même son sur-échantillonne x 4



on obtiens le son original (en bleu) plus les images décalées de toutes les fréquences enregistrées (en vert).Il est tout de suite évident qu’il est impossible de créer un filtre qui laisse tout passer à 20 kHz tout en supprimant les fréquences indésirables au dessus de 24 kHz.


En multipliant la fréquence d'échantillonnage par 4 ou plus, le spectre de ces fréquences indésirables est décalé proportionnellement vers le haut et devient beaucoup plus facile à supprimer en utilisant un filtre analogique plus simple qui ne perturbera pas le signal utile.


La firme DECA à aussi imaginé des techniques similaires au sur-échantillonnage pour les appareils d'enregistrement tout au début de l'ère Digitale (un peu avant la commercialisation du CD) et depuis les techniciens ont poussé le bouchon de plus en plus loin !


Très vite l’arrivé de convertisseurs à 16 ou  18 bits plus précis et plus rapide à permis d’imaginer des méthodes de calcul qui utilisent à la fois le sur-échantillonnage et  les bits supplémentaires pour la mise en forme du bruit d’échantillonnage avant le lissage du signal. Dans la pratique on peut alors espérer atteindre 20 kHz avec une bonne qualité, mais ce qui se passe au dessus de 10kHz dépend autant des méthodes de calcul du signal numérique que du signal analogique d’origine. Une grande partie des différences de qualité sonores entre les lecteurs de CD réside donc dans cette conversion mathématique et dans la qualité de l'ampli tampon analogique qui suit.





Pourtant la difficulté majeure à longtemps été la maîtrise de la linéarité des convertisseurs avec 16 bits, le bit de poids faible représente une variation du signal sonore 65536 plus petite que le bit de poids fort, une précision d’au moins 1/100 000 est donc à peine suffisante pour la fabrication du bit de poids fort !



sphere%2025%20px.gif Quel sont les avantages ?

Le dessin ci-dessous essaie de visualiser ce qui ce passe entre l’enregistrement du signal « musical » et sa reproduction a votre domicile (avec les techniques modernes de suréchantillonnage et de mise en forme du bruit pour la partie numérique). A priori les deux systèmes détériorent le signal en le rendent en quelque sorte « flouté ».




Mais dans le monde réel, entre la prise de son du concert et sa reproduction à votre domicile il y a beaucoup plus que trois étapes, et le signal analogique devient à chaque nouvelle manipulation de plus en plus flou ! Par contre le signal numérique peut être copié, retransmis un grand nombre de fois sans subir la moindre altération (en principe grâce à un système de self-control et de correction des erreurs). Il peut même subir des manipulations mathématiques sophistiquées sans détérioration de qualité si les algorithmes sont bien conçus. Les seules étapes décisives qui déterminent la qualité finale du signal sont l’encodage analogique vers le numérique et le décodage en sens inverse.


sphere%2025%20px.gif Pourquoi arrêter le progrès ?


On arrive en quelques années à des convertisseurs D/A et A/D basés sur la technique du "ONE Bit" avec différentes appellations. Le codage est fait sur un seul bit mais la fréquence d'échantillonnage est de 2,82 MHz !


Pour l'enregistrement Sony à mis au point le DSD qui présente la possibilité de produire par un simple calcul (le Super Bit Mapping) la quasi-totalité des formats audio existants !


Le schéma ci contre en indique les possibilités


A la lecture, l’opération mathématique inverse est possible, les données du flux d'information codé sur 16 bit 8ou tout autre format) sont transformées sans perte d’informations en un flux à très haute fréquence codé sur un seul et unique bit. Le convertisseur A/N est alors réduit à une résistance et d'un condensateur !


La technique ultra performante de convertisseur A/N One Bit est initialement destinée aux lecteurs de CD bon marchés (à cause de son prix ridicule), mais elle a conquis depuis longtemps ses lettres de noblesses et équipe depuis des appareils prestigieux. La qualité de la conversion dépend ici uniquement de la méthode de calcul et de la précision de l'oscillateur à quartz du système (on arrive au 1/10 000 000 sans aucune difficulté).


sphere%2025%20px.gif Et aujourd'hui SACD ou DVD Audio ?

Une fois de plus Sony et son acolyte Philips vont essayer de tirer la couverture à eux avec le SACD, l'argument commercial est la compatibilité avec le CD, les nouvelles galettes conçues comme un DVD contiennent deux couches, l'une d'elle étant 100% compatible aux normes CD, l'autre contiens le fameux son haute définition SACD en stéréo ou en 5.1. Cette seconde couche ne pourra être lue que par les nouveaux appareils.


L'argument technique est bien plus intéressant, le SACD vous propose la qualité studio d'enregistrement à domicile, je m'explique le standard du SACD est tout simplement une nouvelle mouture du DSD utilisé en studio, et Sony vous propose de l'enregistrer tel quel sur un DVD sans faire les conversions de formats successives. Le schéma suivant vous donne une idée de la simplification progressive de la chaîne de reproduction digitale. Le SACD est un système très performant qui ne nécessite même pas une technologie d'avant garde dans votre lecteur de disque.






Les défenseurs du DVD Audio avancent comme argument que la norme DSD est déjà ancienne et n'était initialement pas prévue pour être enregistrée sur un DVD. Ils pensent que dans l'état actuel de la technologie, on peut théoriquement faire beaucoup mieux, par exemple un codage sur 24 Bits à 192 kHz, en principe cette norme d'enregistrement contient plus d'informations que le SDS et devrait donc être plus performante, mais encore une fois, on approche des limites de ce qui est actuellement faisable, il est vraisemblable que dans un premier temps, seul les convertisseurs les plus chers donnent vraiment la meilleure qualité sonore.



Actuellement le SACD à pris une petite avance commerciale sur le DVD Audio mais dans cette guerre des standards il est très difficile d'affirmer qu'un système est plus performant que l'autre, et encore plus difficile de deviner lequel finira par s'imposer. Ma préférence vas au SACD (vous l'avez certainement remarqué, non ?) parce que ce système, techniquement relativement simple, permet de dépasser sur tout les plans les performances de nos oreilles et cela sur tous les canaux d'un enregistrement 5.1 !
